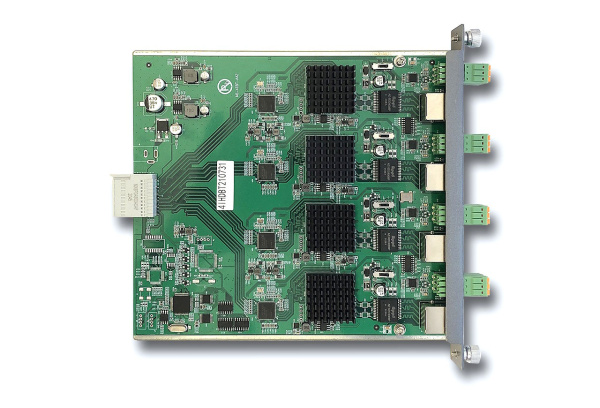

TNT MMS-4HTO-HDBT – четырехпортовая плата вывода сигналов c передачей по технологии HDBase-T с возможностью извлечения (де-эмбеддирования) стереофонического звукового сигнала сопровождения и двухсторонней передачей сигналов RS232.

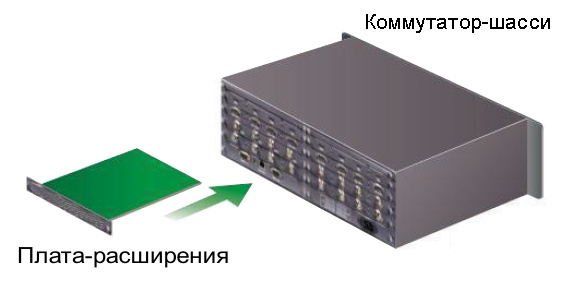

Плата совместима с коммутаторами TNT MMS-1204CSTW, TNT MMS-2408CSTW.

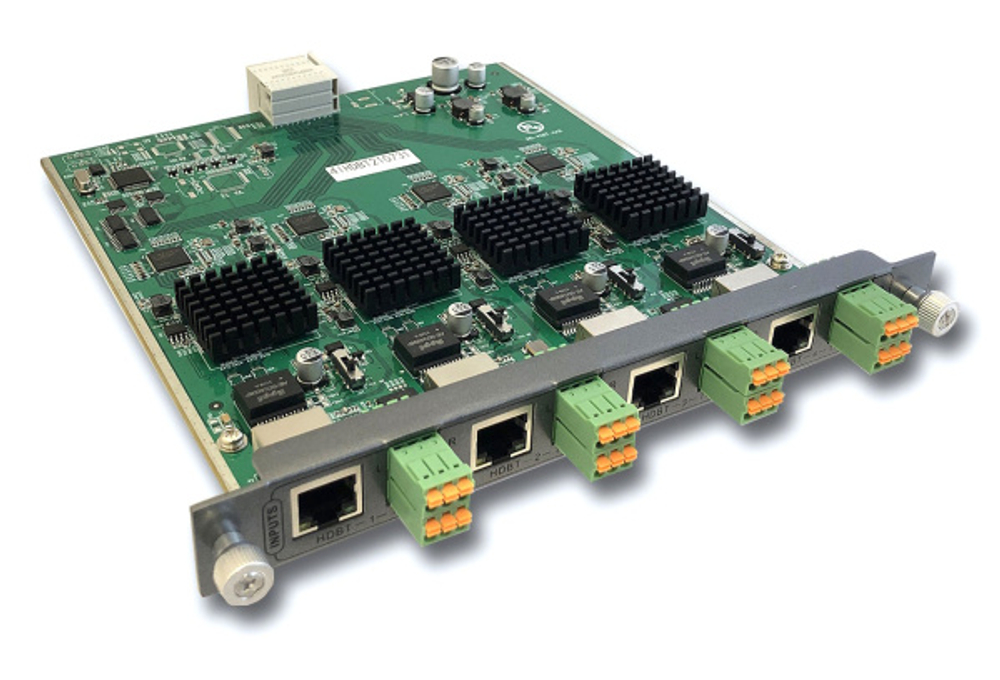

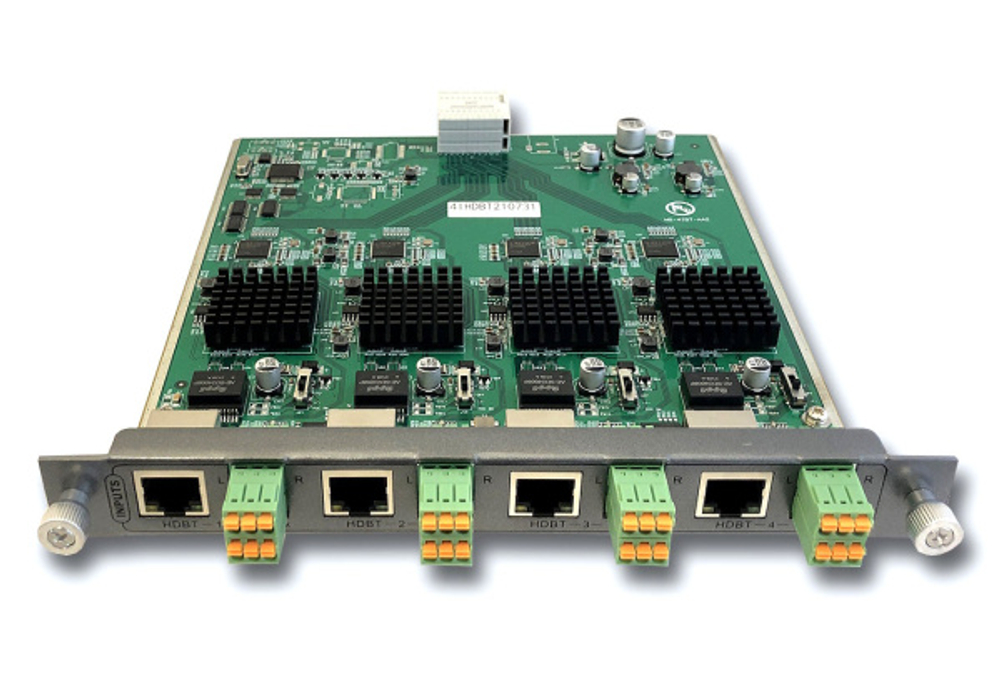

Справа от каждого разъема RJ45, предназначенного для передачи данных по технологии HDBase-T, расположены две трехконтактные колодки, которыми можно воспользоваться при необходимости вывода на аудиосистему извлеченного (де-эмбеддированного) стереофонического звукового сигнала: верхняя – для извлеченного (де-эмбеддированного) сигнала стереофонического звукового сопровождения, нижняя – для подключения по интерфейсу RS232. При необходимости звуковое сопровождение может быть отключено.
Область применения:
Модульные матричные коммутаторы TNT MMS-1204CSTW, TNT MMS-2408CSTW
Артикул: TNTv/TNT MMS-4HTO-HDBT.
Особенности
Интерфейс: HDBase-T, гнездо RJ45
Аудиоинтерфейс: трехконтактная колодка (L-G-R)
Интерфейс RS232: трехконтактная колодка (Tx-G-Rx)
Поддерживаемые разрешения: 1024х768 при 60 Гц, 1280х720 при 60 Гц, 1920х1080P при 60 Гц, 1920х1080i при 30 Гц,1920х1200 при 60 Гц, 3840х2160 при 30 Гц (4:4:4)
Диапазон рабочих длин и разрешений:
До 40 метров – при использовании кабелей UTP/FTP категории 5+/6 (24AWG) и максимальном разрешении 3840x2160 при 30 Гц
До 60 метров – при использовании кабелей UTP/FTP категории 5+/6 (24AWG) и максимальном разрешении 1920x1080 при 60 Гц
Поддерживаемые стандарты и технологии: DVI 1.0, HDMI 1.4, HDCP 1.4
