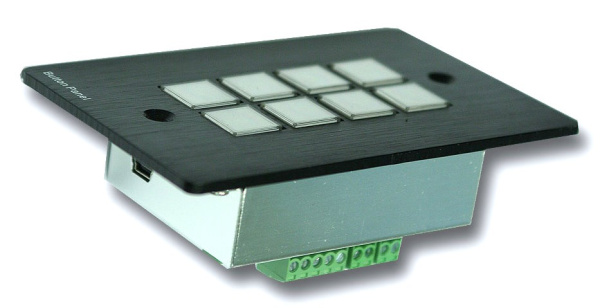

Программируемая кнопочная панель управления – устройство представляет из себя панель управления для монтажа в/на стену или установки в/на столешницу. Каждая кнопка панели программируется и может быть настроена на:
выполнение отдельной команды
последовательности команд
совместную работу с другими кнопками на панели (организация меню)

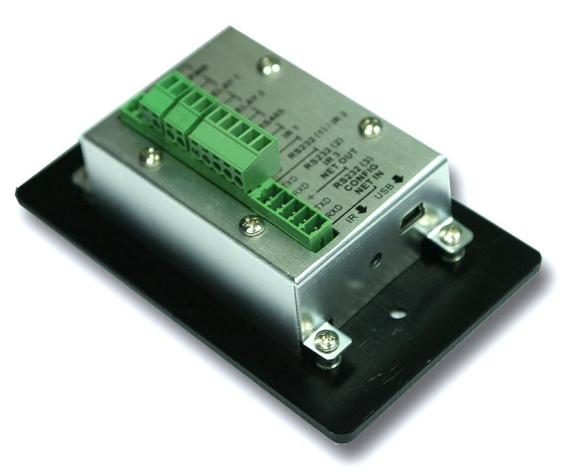

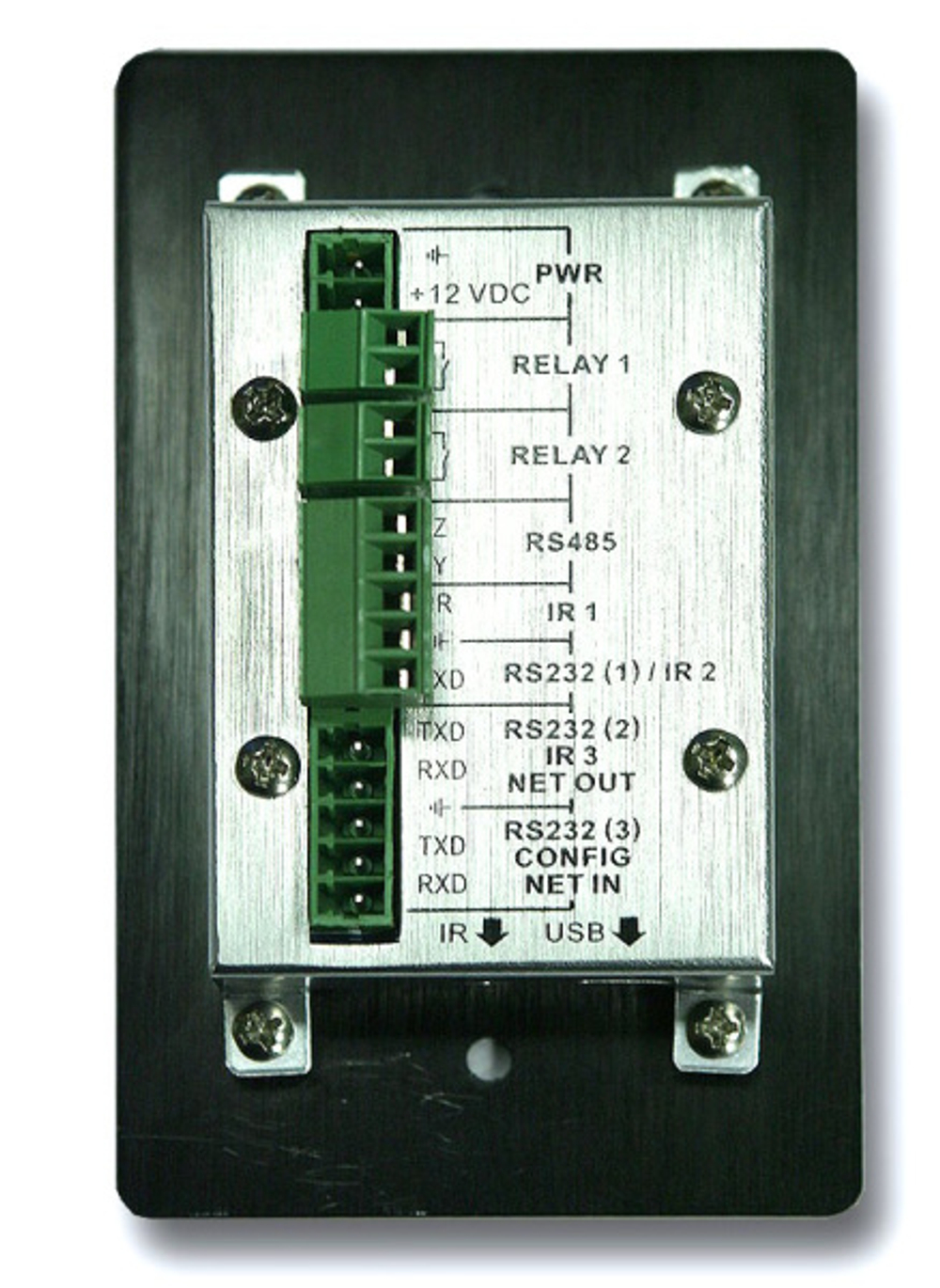

В панель встроены программируемые интерфейсы: три RS232, один RS485, три инфракрасных и два реле. Программирование осуществляется через порт mini-USB (возможно также программирование через порт RS232).
Панель, в первую очередь, предназначена для управления устройствами, входящими в систему видеотрансляции TNTv (SMM коммутаторы, многооконные видеопроцессоры и т.д.), но также возможно управление устройствами сторонних производителей.
Артикул: TNTV/TNT MMS-8KEY.
Особенности
Каждая кнопка панели может быть настроена для одновременной посылки управляющих команд через различные интерфейсы и срабатывания реле
Каждая кнопка может передавать последовательности команд RS232 с разной скоростью передачи
Кнопки имеют 4 основных режима работы: простое нажатие, последовательный циклический перебор, двухуровневое меню с произвольным выбором, двухуровневое меню с последовательным циклическим перебором
Программирование до 10 различных действий на одно нажатие клавиши
Действиями могут быть:
- посылка команд RS232
- посылка команд ИК
- замыкание/размыкание низковольтных контактов реле
- временная задержка
- сравнение строк (логическая операция)
- включение/выключение подсветки кнопок
- меню второго уровня с произвольным выбором событий
- виртуальные кнопки
- меню второго уровня с последовательным перебором событий
Панель имеет функцию обучения ИК сигналам и создания из них библиотек для дальнейшего их использования при управлении устройствами

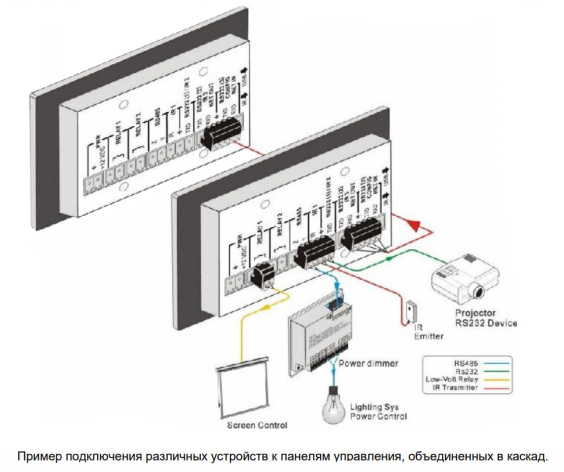

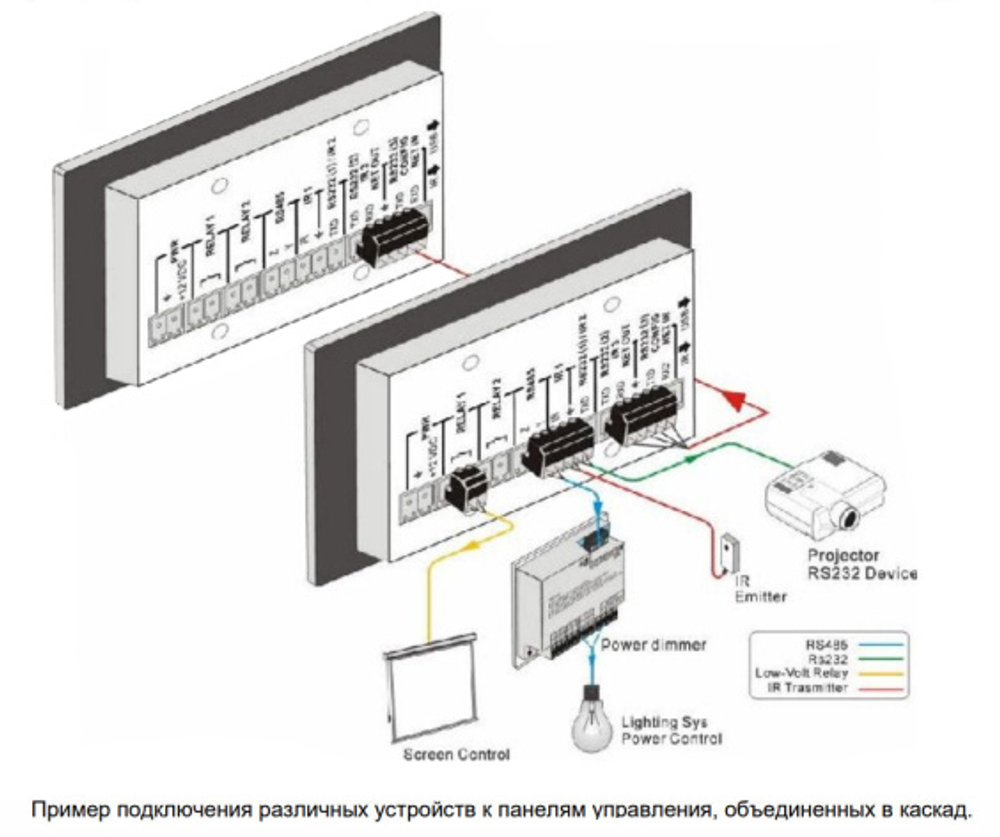

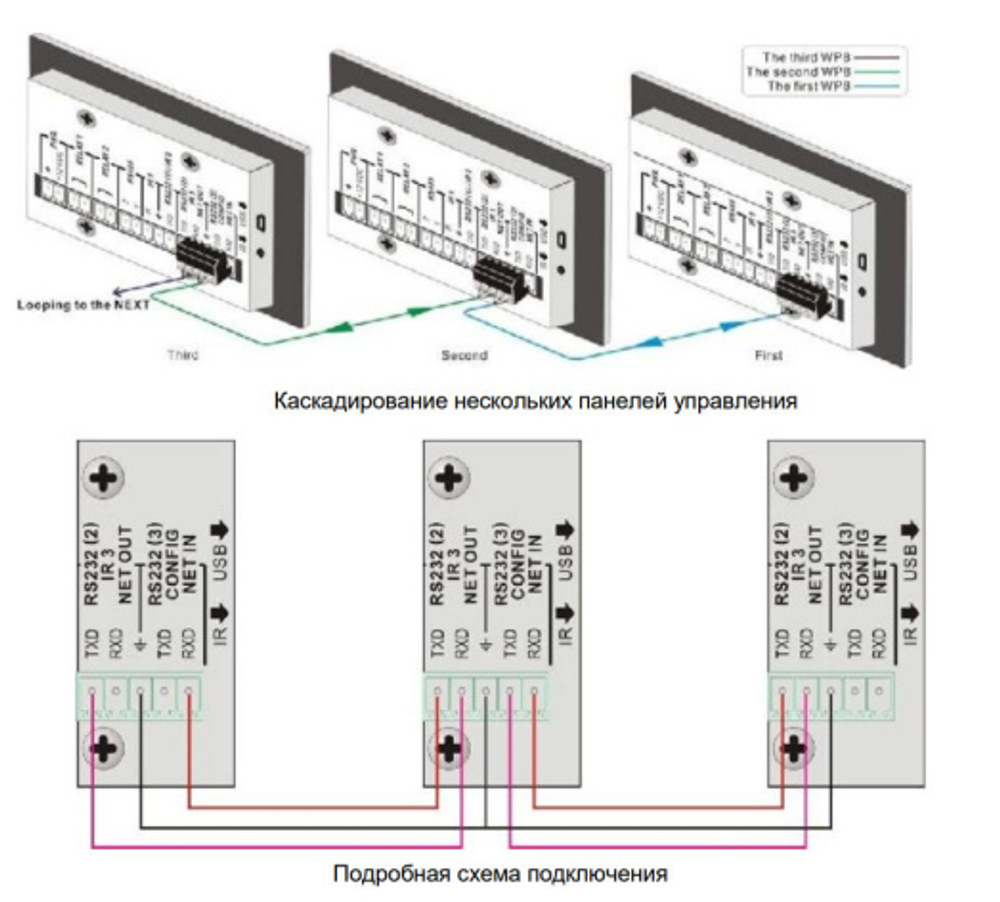

99 программируемых управляемых панелей могут быть соединены в каскад с единым управлением, при этом каждая будет иметь свой идентификатор (ID). С любой панели в каскаде можно управлять любым устройством, подключенным к ним
4 панели можно объединить в единое номерное пространство (32 кнопки "1"..."32") для управления устройствами с большим количеством команд

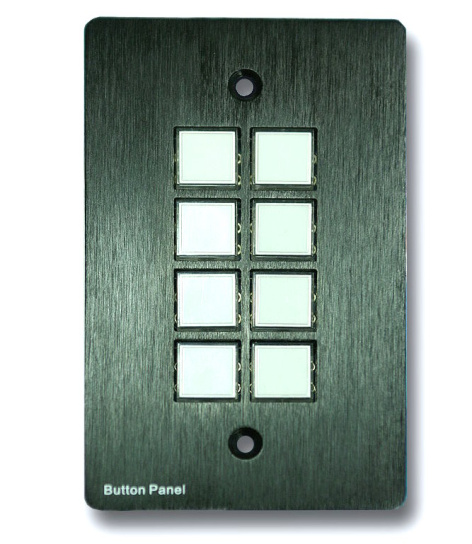

Прозрачные кнопки с подсветкой могут использоваться с легко меняемыми наклейками
Каждая кнопка может иметь свою яркость подсветки

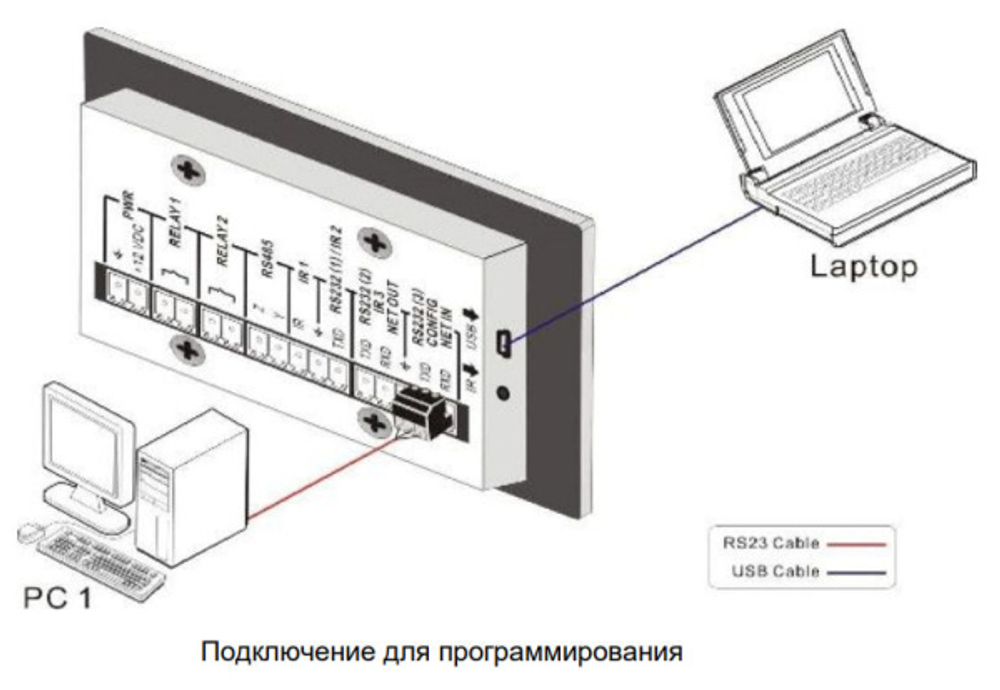

Панель программируется через порт mini-USB или RS232, при помощи ПО “KEY-8” (поставляется в комплекте). ПО работает под управлением ОС Windows XP и выше
